LUNOR AG Swiss NBC-Systeme

LUNOR AG Swiss zählt zu den weltweit renommiertesten Herstellern von NBC/CBRN-Systemen – Lösungen zum Schutz der Zivilbevölkerung und kritischer Infrastrukturen vor den Auswirkungen nuklearer, biologischer, chemischer und radiologischer Bedrohungen. Die Geräte des Unternehmens gelten als anerkannter Standard in modernen Schutzräumen, Versteck-/Schutzanlagen sowie in krisenfest ausgelegten Einrichtungen.

LUNOR NBC – Systeme werden nach schweizerischen Zivilschutznormen entwickelt, die als einige der strengsten weltweit gelten. Das gewährleistet hohe Zuverlässigkeit, eine lange Lebensdauer und volle Einsatzfähigkeit unter extremen Betriebsbedingungen.

Funktionsweise des LUNOR NBC-Systems

Das NBC-Filtrations- und Lüftungssystem versorgt den Schutzraum mit sauberer, aufbereiteter Luft und hält einen sicheren Überdruck von 50–250 Pa aufrecht, der das Eindringen kontaminierter Außenluft verhindert.

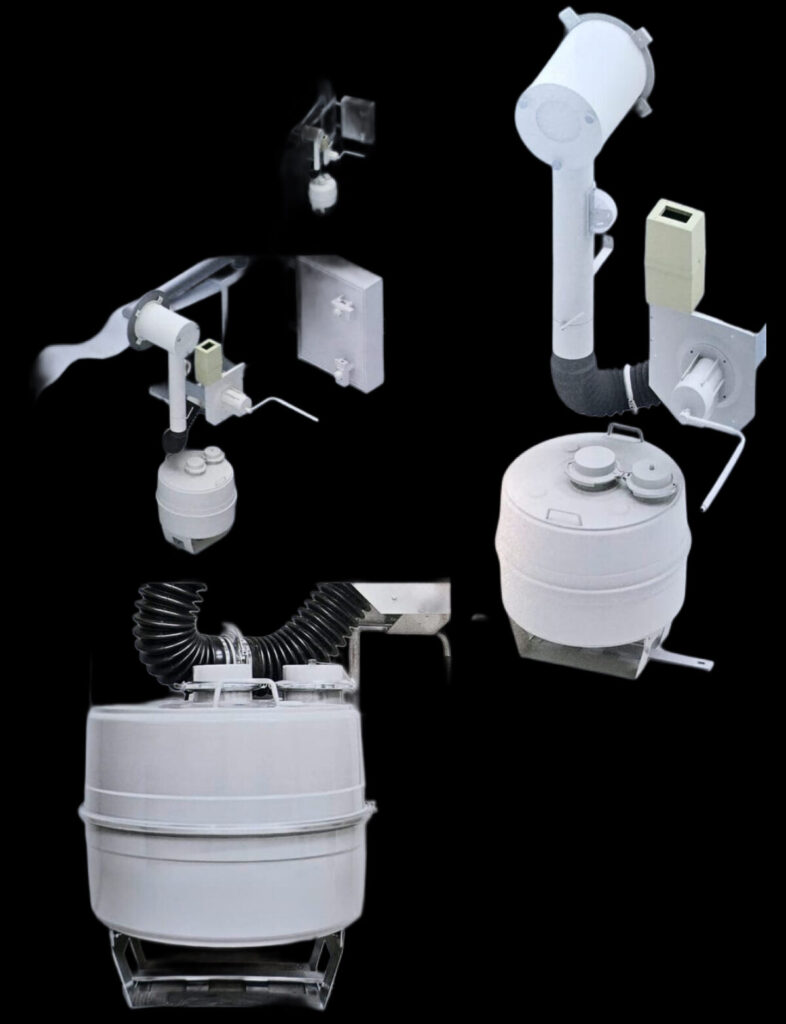

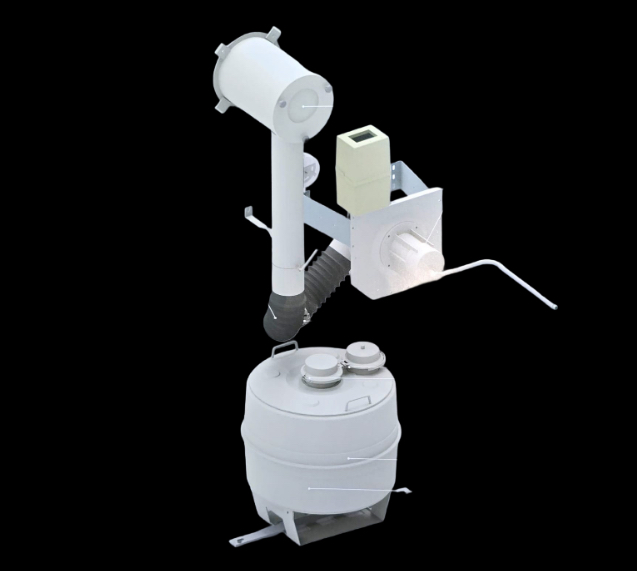

Ein komplettes Set besteht aus folgenden Komponenten:

1. Antriebseinheit (VA – Lüftungszentrale)

  • saugt Außenluft an,

  • Betrieb im elektrischen Modus sowie manuell (Handkurbel) möglich – dadurch bleibt die Lüftung auch bei vollständigem Stromausfall gewährleistet,

  • der Antrieb ist schwingungsgedämpft und widerstandsfähig gegen Erschütterungen, Lärm sowie Stoßbelastungen.

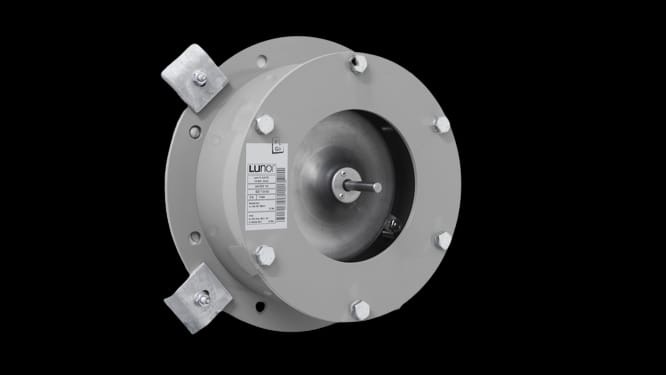

  • schützt die Anlage vor Druckwelle und Überdruck nach einer Explosion,

  • der Vorfilter hält Staub, Aerosole, Feststoffe und mechanische Verunreinigungen zurück,

  • Stahlkonstruktion gewährleistet hohe Beständigkeit gegen Druck und Feuer.

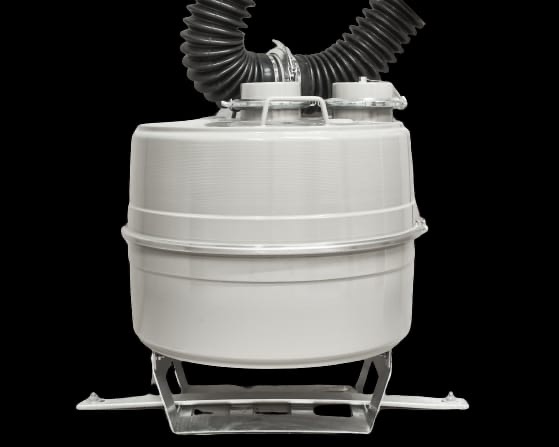

Wird eingesetzt, wenn die Außenluft kontaminiert ist. Über einen dicht schließenden Wellschlauch mit der VA-Einheit verbunden. Er filtert bzw. bindet:

  • chemische Kampfstoffe (gasförmig und als Aerosol),

  • Krankheitserreger und Mikroorganismen (Bakterien, Viren),

  • radioaktive Stäube und Aerosole,

  • toxische Verbrennungsprodukte.

Die Wirksamkeit des Filters gewährleistet eine vollständige Abschirmung des Systems gegenüber CBRN-Kontamination.

  • die Luftmenge wird über das LUNOR-Durchflussmessgerät kalibriert, sodass der Betrieb an die Anzahl der Personen im Schutzraum angepasst werden kann,

  • Zu- und Abluftventile halten einen konstanten Überdruck im Innenraum aufrecht und sichern die hermetische Dichtheit.

Schutz vor NBC/CBRN-Bedrohungen

LUNOR-Systeme bieten umfassenden Schutz vor:
  • ionisierender Strahlung (durch Filtration radioaktiver Partikel sowie Überdruckabdichtung),
  • chemischen Kampfstoffen,
  • biologischen Agenzien,
  • industriellen Kontaminationen,
  • Rauch und luftgetragenen Toxinen.

Die Technologie wurde so entwickelt, dass das Risiko des Eindringens schädlicher Stoffe in den Schutzraum auf ein Minimum reduziert wird.

Für den Langzeitbetrieb ausgelegt
  • hohe Zuverlässigkeit,
  • kontinuierlicher Dauerbetrieb über lange Zeiträume,
  • Notbetriebsfähigkeit,
  • stabile Leistung auch bei mehrtägigen Krisensituationen – ohne Verlust der Filter- oder Überdruckparameter.
Die Systeme sind beständig gegen:
  • Erschütterungen und Vibrationen,
  • Überflutung,
  • hohe Temperaturen,
  • plötzliche Druckänderungen,
  • vollständigen Ausfall der externen Stromversorgung.

Warum wir LUNOR gewählt haben

  • Fertigung in der Schweiz – höchste Verarbeitungsqualität.
  • Vollständige Konformität mit schweizerischen Zivilschutznormen (zu den anspruchsvollsten in Europa zählend).
  • Systeme im Einsatz in staatlichen, militärischen und zivilen Schutzanlagen.
  • Auf Jahrzehnte ausgelegte Lebensdauer.
  • Einfache Bedienung – auch unter Notfallbedingungen.

Die schweizerischen Normen zum Schutz der Bevölkerung legen präzise fest, welcher Mindestplatz und welches Mindestvolumen jeder Person in einem Schutzraum zur Verfügung gestellt werden müssen.

Diese Anforderungen entsprechen der Verordnung des polnischen Ministers für Inneres und Verwaltung (MSWiA) vom 4. November 2025 über die technischen Bedingungen für Schutzbauwerke sowie die technischen Bedingungen ihrer Nutzung und ihres Standortes (Gesetzblatt der Republik Polen, Warschau, 13. November 2025, Pos. 1548), d. h. 1 m² Fläche – 2,5 m³ Schutzraumvolumen pro Person.

Solche Parameter ermöglichen eine angemessene Luftqualität, Aufenthaltskomfort sowie die korrekte Funktion der Filter- und Lüftungssysteme bei einem langfristigen Aufenthalt innerhalb des Objekts.

LUNOR-Systeme arbeiten im Modus des kontrollierten Überdrucks sowie eines geschlossenen Luftkreislaufs. Dadurch werden in allen Bedingungen die erforderlichen Durchflussparameter und das passende Sicherheitsniveau gewährleistet.

Modelle und Leistungsdaten

Modell Versorgte Fläche Luftleistung (m³/h) Betriebsdruck
VA — 40 bis 15 m² 40 / 80 — 3 bar
VA — 75 bis 25 m² 75 / 150 — 3 bar
VA — 150 bis 50 m² 150 / 300 — 3 bar
VA — 300 größere Schutzräume 300 / 600 — 3 bar

Diese Systeme halten einen stabilen inneren Überdruck aufrecht und verhindern so das Eindringen kontaminierter Außenluft.

Die Funktionsweise des NBC-Systems umfasst Luftfiltration und Klimakontrolle.

Das NBC-System gewährleistet eine vollständige Aufbereitung der Luft im Schutzraum durch fortschrittliche Lösungen:

  • mehrstufige HEPA-Filter sowie Aktivkohlefilter,
  • kontinuierlichen Luftaustausch und Luftumwälzung,
  • Aufrechterhaltung einer stabilen Temperatur und Luftfeuchtigkeit,
  • automatische Regelung des Innendrucks.

Dadurch erhalten die Nutzer eine konstante Zufuhr von sauberer, gesunder und kontaminationsfreier Luft.

Notstromversorgung

LUNOR-Systeme sind für den Betrieb bei einem vollständigen Stromausfall ausgelegt:

  • Eine Handkurbel ermöglicht den Betrieb des gesamten Lüftungssystems,
  • der manuelle Antrieb gewährleistet den kontinuierlichen Betrieb,
  • diese Lösung wird in militärischen und staatlichen Anlagen eingesetzt.

Auswahl des NBC-Systems nach Personenzahl

Gemäß den schweizerischen Standards richtet sich die Geräteauswahl nach der maximalen Personenzahl im Schutzraum:

  • bis 13 Personen – VA 40
  • 14 bis 25 Personen – VA 75
  • 26 bis 50 Personen – VA 150
  • 201 bis 800 Personen – VA 300

Dadurch kann jeder Schutzraum mit einem System ausgestattet werden, das dem tatsächlichen Bedarf entspricht.

Zweck und Funktion von Schutzräumen

Schutzräume werden in erster Linie für den Fall eines Krieges oder einer realen militärischen Bedrohung gebaut. Ihre Rolle beschränkt sich jedoch nicht ausschließlich auf bewaffnete Konflikte. Sie dienen auch als Zufluchtsorte für die Bevölkerung bei Naturkatastrophen, Industrieunfällen oder anderen Krisensituationen.

Ihre Aufgabe ist es, einen sicheren Raum zu schaffen, in dem sich aufhaltende Personen vor einem breiten Spektrum an Gefahren geschützt sind – sowohl vor direkten als auch vor indirekten Auswirkungen.

Schutz vor modernen Bedrohungen

Schutzräume werden so konzipiert, dass sie einen grundlegenden und wirksamen Schutz vor unterschiedlichen Angriffsarten sowie vor gefährlichen Folgen des Einsatzes von Waffen bieten.

Konventionelle Waffen
  • Schutz vor Druckwelle, Erschütterungen und Luftstoß,
  • Schutz vor Splitterwirkung, Einstürzen und kinetischen Effekten,
  • Widerstandsfähigkeit der Konstruktion gegen Vibrationen und dynamische Belastungen.
  • Schutz vor hoher Temperatur und Druckwelle,
  • Reduzierung der Auswirkungen ionisierender Strahlung,
  • Schutz vor radioaktivem Fallout.
In Schutzräumen installierte NBC-Systeme:
  • filtern kontaminierte Luft,
  • halten Krankheitserreger, Toxine und Kampfstoffe zurück,
  • halten einen inneren Überdruck aufrecht, der das Eindringen von Kontamination verhindert.

Dadurch wird der Schutzraum zu einer sicheren, hermetisch abgedichteten Umgebung, die das Überleben auch bei langfristiger Exposition gegenüber äußeren Gefahren ermöglicht.

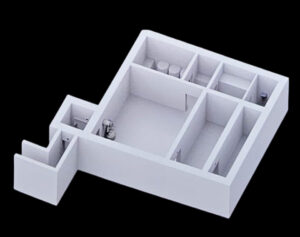

Schutzräume im System des Zivilschutzes

Moderne Schutzräume, die gemäß den aktuellen Vorschriften gebaut werden, entstehen meist bereits in der Bauphase eines Gebäudes – parallel zur Errichtung des Kellers bzw. der unterirdischen Geschosse.

Sie zeichnen sich aus durch:

Monolithische Stahlbetonkonstruktion
  • aus vor Ort gegossenem Beton,
  • widerstandsfähig gegen Stöße, Druck, Erschütterungen und Bodenlasten.
  • dienen als Hauptsicherung des Eingangsbereichs,
  • verfügen über hermetische und explosionsschutztechnische (blast-resistant) Eigenschaften.
  • ermöglichen die Evakuierung auch bei Einsturz des Haupteingangs,
  • so ausgelegt, dass sie die Sicherheitsanforderungen des Zivilschutzes erfüllen.
  • für die Installation von NBC-Filtern ausgelegt,
  • gewährleisten einen stabilen und sicheren Luftstrom.

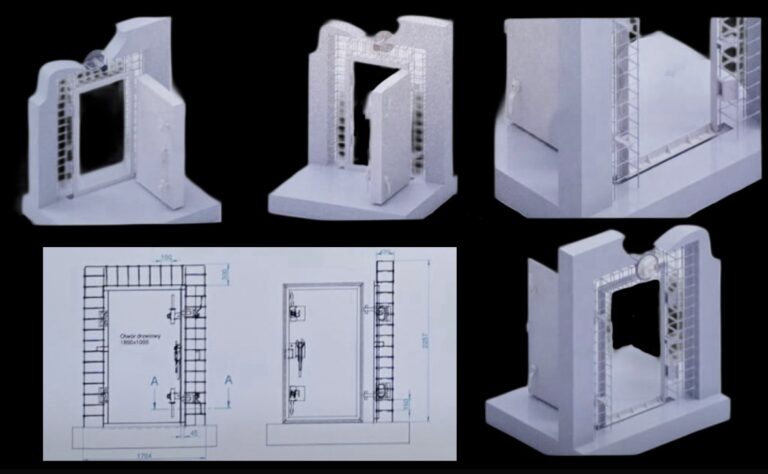

Moderne Schutzräume erfordern bestimmte konstruktive Elemente, die eine tatsächliche Widerstandsfähigkeit gegen Druckwellen, Überdruck sowie weitere Angriffsauswirkungen gewährleisten. Zu den wichtigsten Komponenten zählen Panzertüren, die als zentrale Sicherung des Eingangsbereichs und der Notausgänge dienen.

Nachfolgend werden drei Haupttypen von Türen vorgestellt, die in Schutzräumen eingesetzt werden – PT1, PT2 und PD – einschließlich ihres jeweiligen Einsatzbereichs.

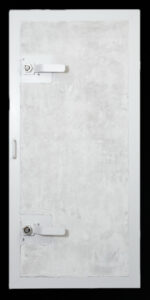

Technische Daten:
  • Höhe: 194 cm
  • Breite: 80 cm
  • Türblattstärke: 20 cm
  • Schutzgrad: 3 bar
  • Gewicht (ohne Beton): 220 kg
Die PT-1 ist ein kompaktes Modell, ausgelegt für kleinere Eingänge oder Einzel-/Privatschutzräume. Sie bietet vollständigen Schutz gegen Überdruck und Druckwelle.
Einsatzbereiche:
  • Eingänge zu kleineren Schutzräumen,
  • Technikräume,
  • zusätzliche Absperrzonen und Schleusen.
Technische Daten:
  • Höhe: 185cm
  • Breite: 100 cm
  • Türblattstärke: 20 cm
  • Schutzgrad: 3 bar
  • Gewicht (ohne Beton): 250 kg
Das Modell PT-2 ist eine größere, verbreiterte Konstruktion für vollwertige Eingänge zu Sammel-/Gemeinschaftsschutzräumen. Es ermöglicht eine komfortablere Evakuierung sowie den Transport von Ausrüstung.

Einsatzbereiche:

  • Haupteingänge zu Schutzräumen,
  • Eingänge zu Sammelmodulen,
  • hermetische Bereiche, die einen breiten Durchgang erfordern.

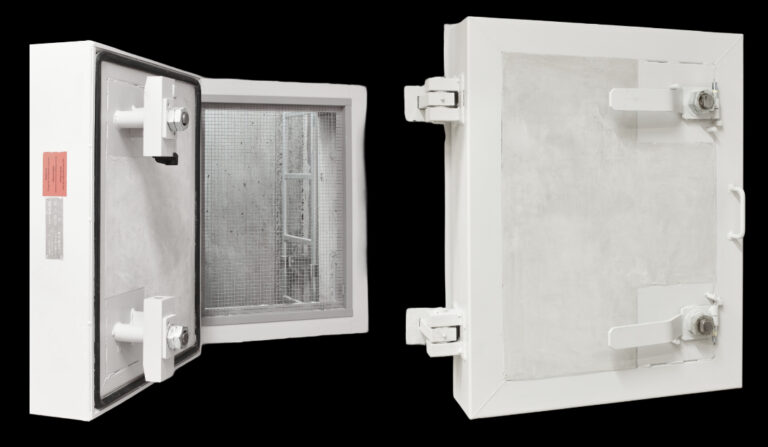

Technische Daten:
  • Höhe: 80 cm
  • Breite: 60 cm
  • Schutzgrad: 3 bar
  • Gewicht (ohne Beton): 142 kg
Diese kompakte Tür/Notausstiegsluke ist für Notausgänge konzipiert, insbesondere in vertikalen Schächten oder Tunnel-Ausgängen. Sie bietet Schutz gegen Überdruck und Druckwelle.

Einsatzbereiche:

  • Notausgänge in vertikalen Schächten,
  • tunnelartige Evakuierungsausgänge,
  • zusätzliche Evakuierungspunkte in Sammel-/Gemeinschaftsschutzräumen.

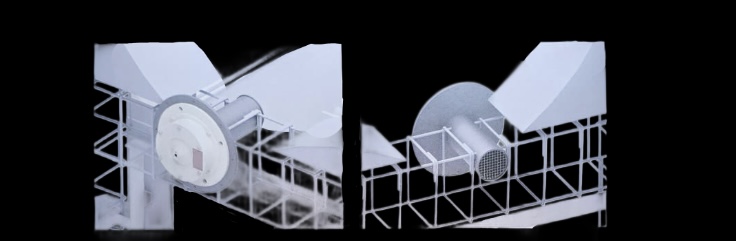

In Schutzräumen werden vorgefertigte Durchführungen zum Einbetonieren verwendet, die eine korrekte Montage von Explosionsschutzventilen ermöglichen.

Installationsgrundsätze:

  • In den Wänden des Schutzraums werden während des Betonierens verzinkte Rohre mit einer Länge von 30–40 cm eingesetzt; nach dem Aushärten des Betons bilden sie einen dauerhaften, geschützten Montagekanal.
  • Das Explosionsschutzventil wird im Inneren des Schutzraums montiert.
  • Panzertüren werden hingegen stets außen an der Konstruktion installiert, um den maximalen Schutz vor der Druckwelle zu gewährleisten.

Die Durchführungen ermöglichen eine sichere Luftführung von der Ansaugstelle zum NBC-System und schützen die Installation gleichzeitig vor Zerstörung infolge einer Explosion.
