Schrony modułowe FORORAK to skalowalny system podziemnej ochrony, oparty na prefabrykowanych modułach stalowych. Poszczególne segmenty można łączyć w większe kompleksy — od pojedynczego schronu rodzinnego, aż po rozbudowane układy korytarzy, pomieszczeń technicznych i magazynowych
Każdy moduł projektujemy pod kątem:
- wysokiej nośności i odporności na obciążenia gruntem,
- możliwości pracy w warunkach oddziaływań dynamicznych (wybuch, wstrząsy),
- łatwego łączenia w większe konfiguracje,
- pełnej integracji z instalacjami wentylacyjnymi, energetycznymi i teletechnicznymi.

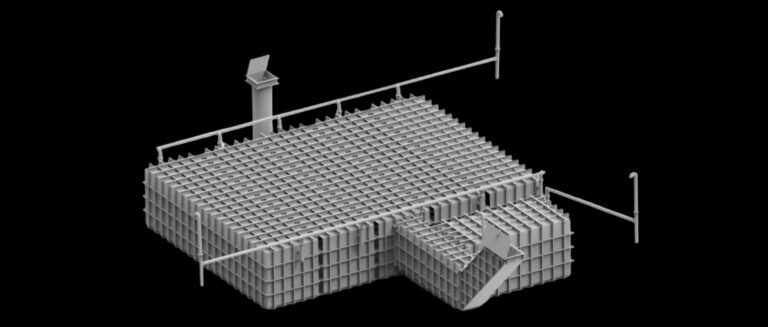

Skalowalny system podziemnej ochrony

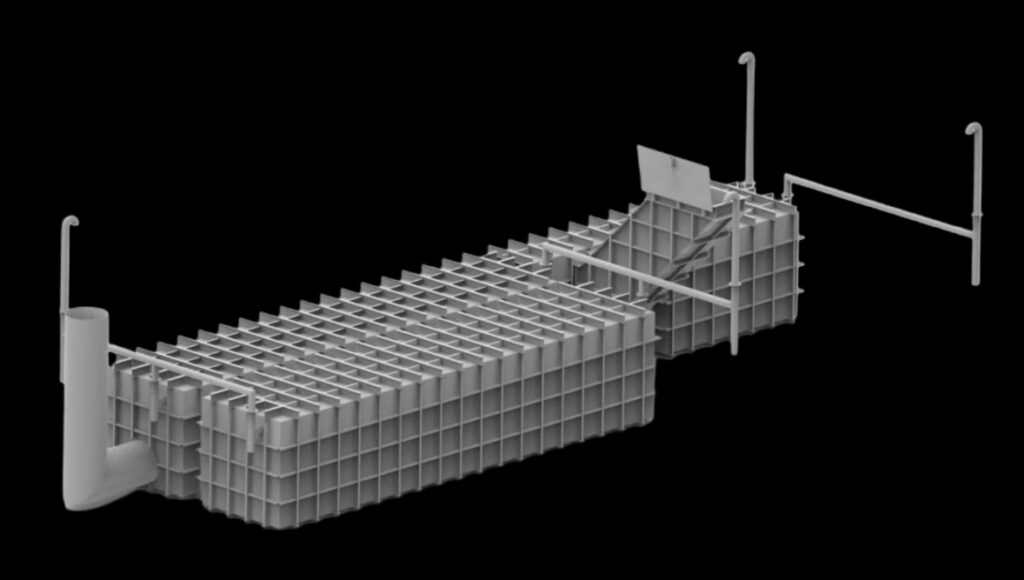

System FORORAK pozwala budować kompletne, podziemne kompleksy schronowe poprzez łączenie kolejnych modułów. Moduły mogą tworzyć konfiguracje:
- liniowe,
- rozgałęzione,
- pierścieniowe.
Dzięki temu możliwe jest zaprojektowanie układu dopasowanego do funkcji obiektu i planowanego sposobu użytkowania – od prostych, kompaktowych rozwiązań po większe zespoły pomieszczeń.

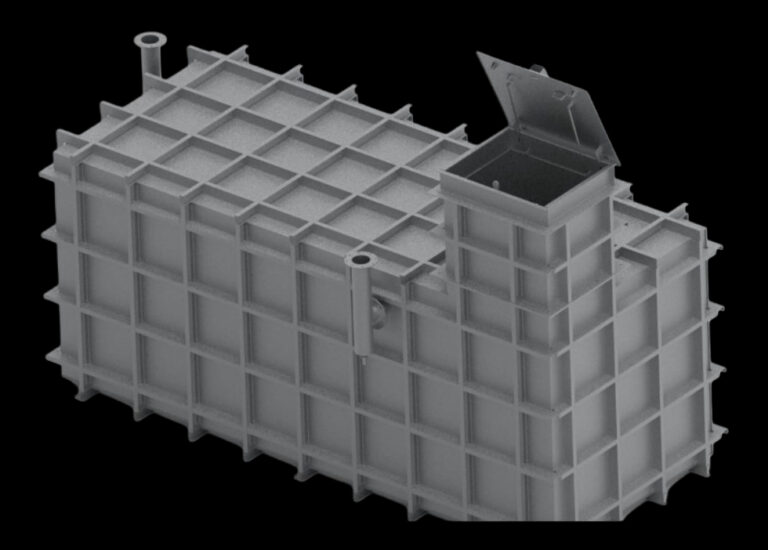

Moduły stalowe - serce systemu
Prezentujemy schron modułowy stalowy, z którego można budować kompletne, podziemne kompleksy schronowe poprzez łączenie kolejnych modułów w większe układy. Konstrukcja wykonana jest z wysokogatunkowej stali, z pełnym ożebrowaniem i wzmocnieniami.
Takie rozwiązanie zapewnia:
- dużą sztywność i nośność przy zasypie gruntem,
- odporność na obciążenia od fali uderzeniowej,
- długotrwałą eksploatację w środowisku podziemnym.
Zakres wymiarów modułów stalowych
- długość: od 5,8 m do 15 m,
- szerokość: od 2,5 m do 3,0 m,
- wysokość: 2,5 m (światło wewnętrzne dostosowywane do przeznaczenia).
Posadowienie i zakotwienie
Moduł stalowy posadawia się na płycie żelbetowej C30/37, zbrojonej i zaprojektowanej jako fundament. W standardzie przewidujemy pełne zakotwienie modułu do płyty fundamentowej, co:
- stabilizuje schron w gruncie,
- zabezpiecza go przed przemieszczeniami,
- umożliwia przenoszenie obciążeń poziomych (np. od wstrząsów, przemieszczeń gruntu).
Opcjonalna otulina ochronna z betonu
Na życzenie inwestora moduły stalowe mogą zostać dodatkowo:
- obłożone zbrojeniem (siatki, pręty kotwiące),
- zalane betonem C30/37 jako zewnętrzna otulina ochronna.
Powstaje wówczas układ: stalowy rdzeń nośny + zewnętrzny pancerz żelbetowy, co istotnie podnosi:
- odporność przeciwwybuchową,
- odporność na oddziaływania odłamków i pocisków,
- trwałość całej konstrukcji w czasie.
Po wykonaniu obudowy betonowej całość jest zasypywana, a teren można przywrócić do stanu pierwotnego – schron pozostaje niewidoczny z zewnątrz.

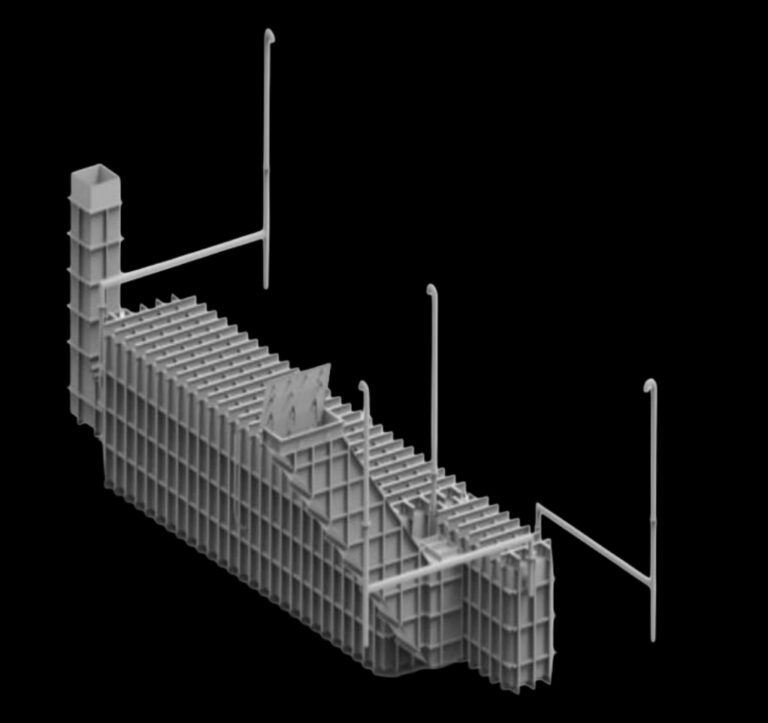

Wentylacja, wejścia i wyjścia
Schrony modułowe FORORAK projektowane są jako kompletne obiekty użytkowe.
Wyposażenie obejmuje:
- sieć instalacji wentylacyjnej - kanały nawiewne i wywiewne prowadzone w obrębie modułów,
- możliwość integracji z systemami filtracji (w tym filtropochłaniacze, zawory odcinające, przepustnice),
- rozmieszczone wejścia i wyjścia (główne wejścia, wyjścia ewakuacyjne, włazy techniczne).
Liczba oraz lokalizacja wejść, wyjść i włazów:
- jest każdorazowo dostosowywana do wielkości i układu kompleksu,
- uwzględnia przewidzianą liczbę użytkowników i przeznaczenie (schron rodzinny, obiekt dla zakładu, infrastruktura krytyczna, część obiektu wojskowego).
Zasypanie i integracja z otoczeniem
Po zakończeniu montażu moduły (stalowe lub żelbetowe) zostają zasypane. W razie potrzeby wykonuje się dodatkowe warstwy odsączające i drenażowe.
Teren jest rekultywowany – można odtworzyć trawnik, nasadzić roślinność, utworzyć plac manewrowy czy parking. Efektem jest w pełni ukryty, podziemny obiekt, niewidoczny dla osób postronnych, zapewniający użytkownikom wysoki poziom bezpieczeństwa oraz komfortu przebywania wewnątrz.
